Zasuwa Nożowa JAFAR DN100 PN16 Żeliwo Epoksyd Ręczna Trzpień Wznoszący

HYDROSTAL JAWOR

600101050

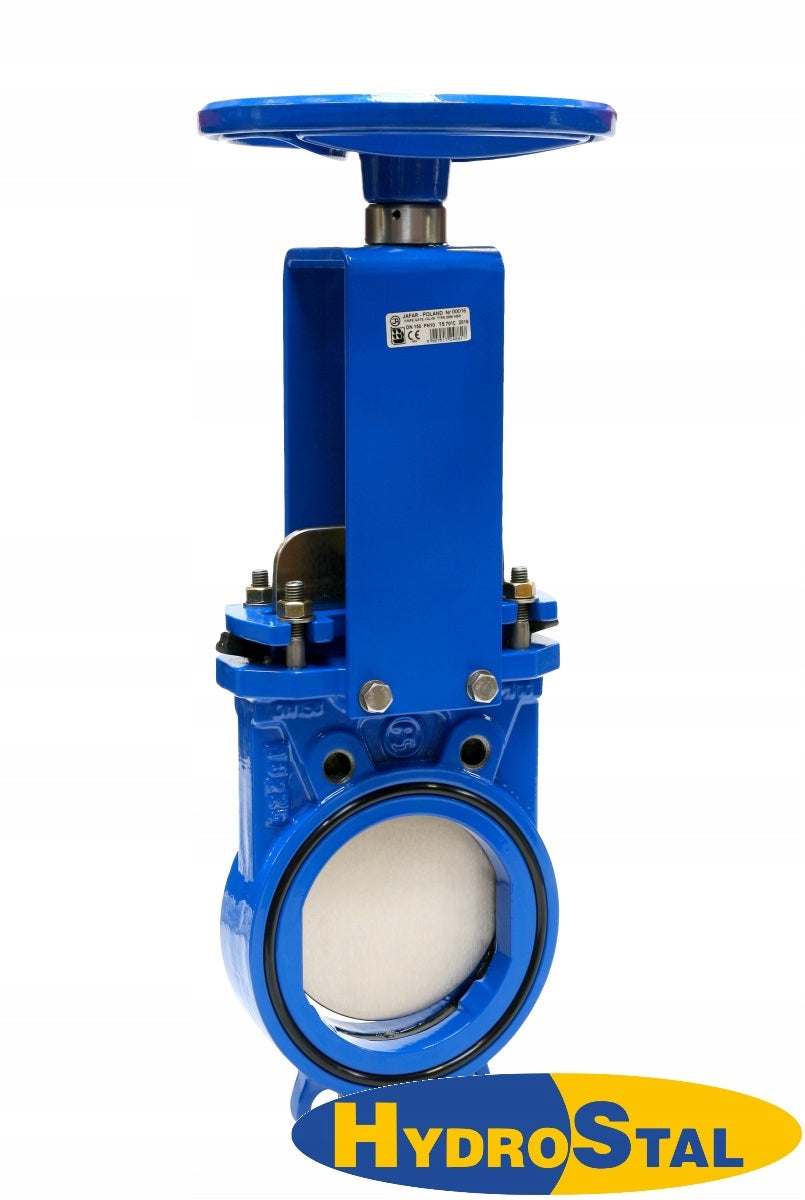

Zasuwa Nożowa JAFAR DN 100 PN 10/16 z Kółkiem - Trzpień Wznoszący

Prezentujemy zasuwę nożową JAFAR o średnicy nominalnej DN 100, zaprojektowaną do niezawodnego odcinania przepływu ścieków i mediów obojętnych chemicznie. Zasuwa charakteryzuje się monolitycznym korpusem oraz jest wykonana z żeliwa sferoidalnego, co zapewnia jej wyjątkową trwałość i szczelność w obu kierunkach przepływu.

Zasuwa jest standardowo wyposażona w trzpień wznoszący z walcowanym gwintem oraz kółko ręczne.

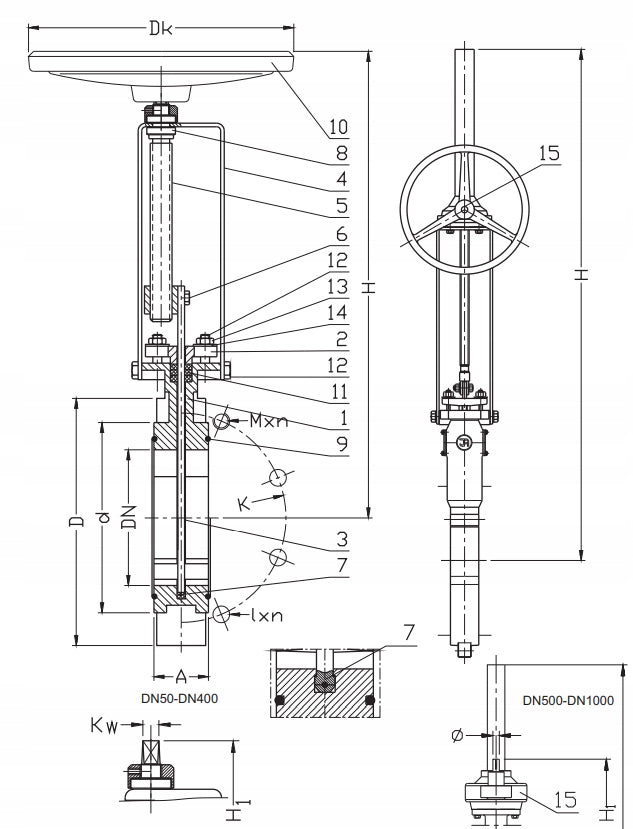

Parametry Techniczne

• Średnica Nominalna (DN): 100 mm
• Zakres Ciśnienia: PN 10 – PN 16 (ciśnienie dopuszczalne PS 2,5; 6; 10; 16 bar)
• Długość Zabudowy (L): 52 mm
• Wysokość Całkowita (H): 370 mm
• Ilość Obrotów do Otwarcia: 27
• Współczynnik Przepływu (Kv): 927 m³/h
• Masa: 13 kg
• Połączenie Kołnierzowe (Dk): 180 mm (PN-EN 1092-2)

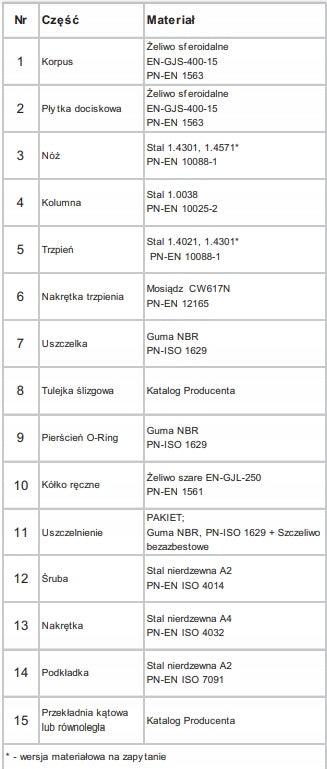

Konstrukcja i Materiały

• Korpus: Żeliwo sferoidalne EN-GJS 400-15 (monolityczny)
• Trzpień: Stal nierdzewna, walcowany gwint
• Uszczelnienie: Uszczelka obwodowa z kształtów profilowanych z wkładką stalową
• Komora Dławiąca: Uszczelnienie sznurem bezazbestowym lub profilem gumowym NBR
• Ochrona Antykorozyjna: Powłoka na bazie żywicy epoksydowej, minimum 250 μm (wg normy PN-EN 14901)

Zastosowanie i Właściwości

• Media: Ścieki zawierające fekalia, wodę opadową, przemysłową, sypkie media i inne płyny obojętne chemicznie (ciśnienie robocze do 1.0 MPa, temperatura do +70°C).
• Szczelność: Szczelność sprawdzona zgodnie z PN-EN 12266-1.
• Wersja: Pod obudowę – trzpień wznoszący.

.
